Типоразмер редуктора |
5Ц2-100Н |
5Ц2-125Н |
5Ц2-160Н |
5Ц2-200Н |
5Ц2-250Н |
Межосевое расстояние выходной ступени, мм |
100 |
125 |
160 |
200 |
250 |
Диапазон номинальных передаточных чисел |
6,3 - 31,5 |
||||
Номинальный крутящий момент, Нм |
650 - 1400 |
1300 - 3800 |
3000 - 7000 |
5600 - 13000 |
10000 - 27500 |
КПД, % |
|
||||
Масса, кг, не более |
43 |
90 |
145 |
280 |
580 |

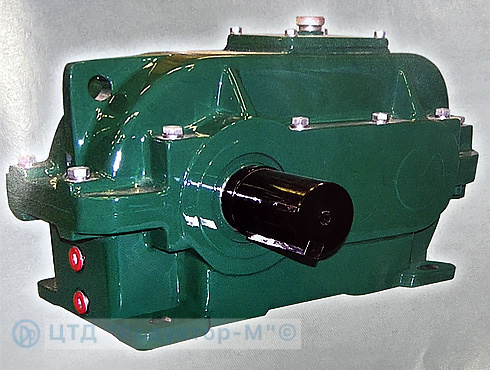

Назначение: Редукторы цилиндрические двухступенчатые горизонтальные общемашиностроительного применения типоразмеров 5Ц2-100, 5Ц2-125, 5Ц2-160, 5Ц2-200, 5Ц2-250 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения. Редукторы данных типоразмеров изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность снижение шумовых характеристик привода.
Условия эксплуатации:
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
- вращение валов в любую сторону;
- не агрессивная среда, атмосфера типов І и І поГОСТ 15150 при запыленности воздуха не более 10 мг/м',
- климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, Т3 и 04 по ГОСТ 15150.
