Типоразмер редуктора |
Ц2У-315Н |
Ц2У-315К |
Ц2У-355Н |
Ц2У-400Н |
Ц2У-400К |
Межосевое расстояние выходной ступени, мм |
315 |
315 |
355 |
400 |
400 |
Диапазон номинальных передаточных чисел |
8 - 50 |
||||
Номинальный крутящий момент, Нм |
7500 - 11200 |
7600 - 1120 |
9800 - 14600 |
14600 - 20900 |
14600 - 18300 |
КПД, % |
|
||||
Масса, кг, не более |
510 |
460 |
700 |
930 |
870 |
|
Типоразмер редуктора |
Редуктор Ц2У-315Н
|
Редуктор 1Ц2У-355
|
Редуктор Ц2У-400Н
|
|
Номинальное передаточное отношение |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
|
|||
Номинальный крутящий момент на выходном валу, Н*м, min/max |
7500/8100 |
14000/14000
|
14600/16300
|
|
Номинальная передаваемая мощность, кВт, max/min |
157/23,5
|
275/44
|
316/46
|
|
Габаритные размеры, мм | длина (L) |
1040
|
1160
|
1300
|
ширина (B) |
340
|
360
|
410
|
|
высота (H) |
685
|
740
|
835
|
|
Варианты сборки |
11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35
|
|||
Масса, кг, не более |
510
|
700
|
930
|

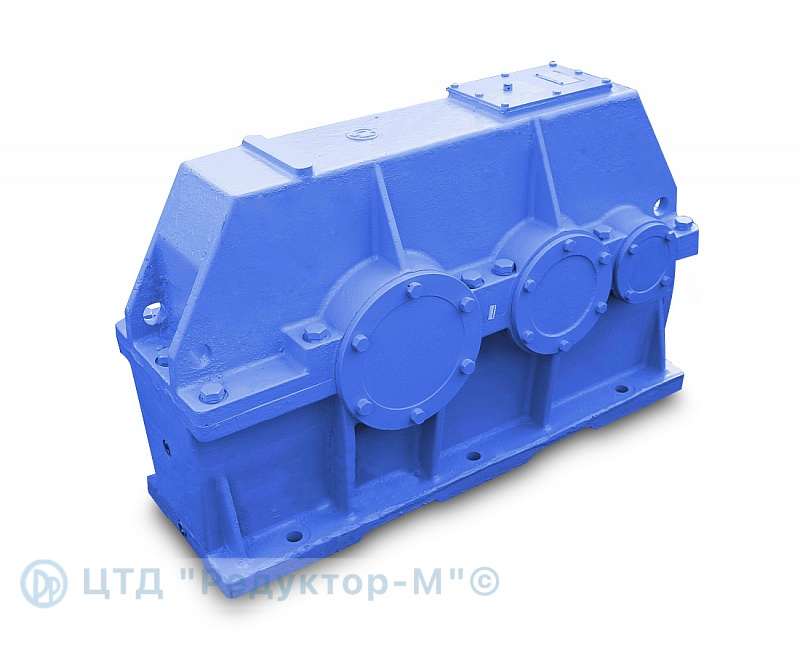

Это цилиндрический двухступенчатый горизонтальный редуктор общемашиностроительного назначения.
Редуктор типа Ц2У – прочный и надежный редуктор, характеризующийся узким строением. Отличается разнообразием вариантов исполнения выходного вала, поэтому имеет широкое применение в различной технике.
Редуктор типа Ц2У – прочный и надежный редуктор, характеризующийся узким строением. Отличается разнообразием вариантов исполнения выходного вала, поэтому имеет широкое применение в различной технике.
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1500 об/мин;
- категории размещения 1-4 по ГОСТ 15150 (эксплуатация на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом, в помещениях с повышенной влажностью);
- климатические исполнения У (погодные зоны умеренного климата) и Т (зоны влажного и сухого тропического климата) по ГОСТ 15150.
