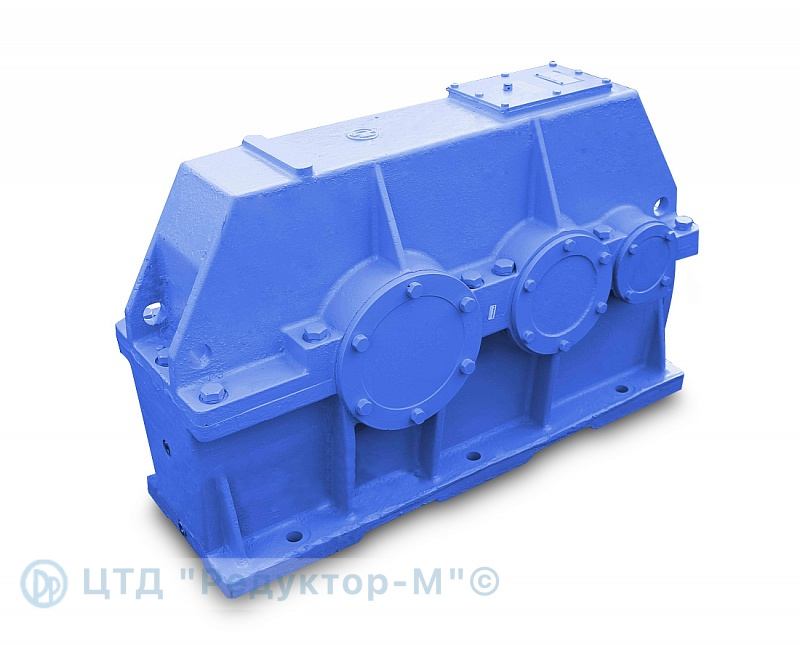

Редуктор Ц3У-315Н

Цена от 132 600Р


Информация о доставке

Количество:

Добавить в заявку

Типоразмер редуктора

Ц3У-315Н

Ц3У-400Н

Межосевое расстояние выходной ступени, мм

315

400

Диапазон номинальных передаточных чисел

50 - 200

Номинальный крутящий момент, Нм

8200 - 9000

15200 - 17000

КПД, %



Масса, кг, не более

585

960




основное
для подключения приборов и автоматики
с полым выходным валом

Типоразмер редуктора
Ц3У-315НМ
1Ц3У-355М
Ц3У-400Н
Номинальное передаточное отношение
31,5*; 40*; 50; 63; 80; 100; 125; 160; 200 (*-для 1Ц3У-355М)
Номинальный крутящий момент на выходном валу, Н*м, min/max

8200/9000

12000/15000
15200/17000
Номинальная передаваемая мощность, кВт, max/min
27/5,6
60/12
52/12
Габаритные размеры, мм длина (L)
1130
1255
1410
ширина (B)
340
355
420
высота (H)
685
740
835
Варианты сборки
11, 12, 13,14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35
Масса, кг, не более
585
750
960
Это цилиндрический трехступенчатый горизонтальный редуктор общемашиностроительного назначения.
Редуктор типа Ц3У – редуктор, практически незаменимый для использования в средствах транспорта различных модификаций.
  • работа постоянная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала до 1500 об/мин;
  • категории размещения 1-4 по ГОСТ 15150 (эксплуатация на открытом воздухе под навесом, в закрытых помещениях, помещениях с регулируемым климатом и в помещениях с повышенной влажностью);
  • климатические исполнения У (погодные зоны умеренного климата) и Т (зоны влажного и сухого тропического климата) – для категорий 1…3, О (общеклиматическое исполнение) и УХЛ (умеренным и холодным климатом) - для категории 4 по ГОСТ 15150.
