Типоразмер редуктора |
Ц2Н-630 |
Ц2Н-710 |
|
Межосевое расстояние выходной ступени, мм |
630 |
710 |
|
Диапазон передаточных чисел |
8 - 50 |
|
|
Номинальный крутящий момент, Нм |
71000 - 75000 |
100000 |
|
КПД, % |
|
|
|
Масса, кг, не более |
3675 |
4920 |
|
| Типоразмер редуктора |
1Ц2Н-450
|
1Ц2Н-500
|
Ц2Н-630
|
Ц2Н-710
| |
| Номинальное передаточное отношение |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
|
8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50
| |||
| Номинальный крутящий момент на выходном валу, Н*м, min/max |
35500/35500 |
40000/50000
|
71000/75000
|
100000/100000
| |
| Номинальная передаваемая мощность, кВт, max/min |
697/112
|
589/126
|
697/223
|
982/314
| |
| Габаритные размеры, мм | длина (L) |
1470
|
1680
|
1995
|
2250
|
| ширина (B) |
590
|
650
|
650
|
740
| |
| высота (H) |
865
|
1055
|
1220
|
1400
| |
| Варианты сборки |
11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35
| ||||
| Масса, кг, не более |
1530
|
2100
|
3691
|
4920
| |

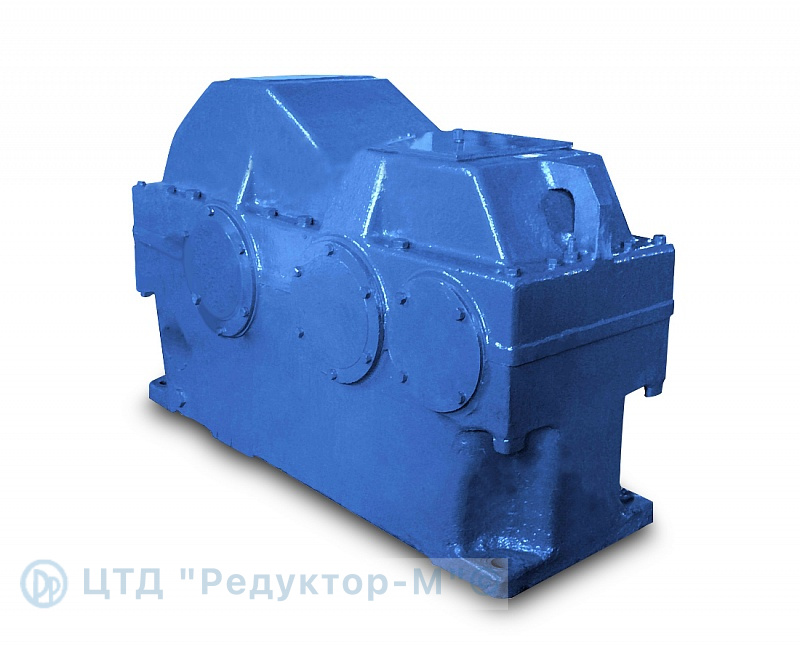

Это цилиндрический двухступенчатый горизонтальный редуктор общемашиностроительного назначения.
Редуктор типа Ц2Н – прочный и надежный редуктор, характеризующийся узким строением. Отличается разнообразием вариантов исполнения выходного вала, поэтому широко распространен в различных узлах и механизмах во многих областях хозяйственной деятельности.
Редуктор типа Ц2Н – прочный и надежный редуктор, характеризующийся узким строением. Отличается разнообразием вариантов исполнения выходного вала, поэтому широко распространен в различных узлах и механизмах во многих областях хозяйственной деятельности.
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1500 об/мин;
- категории размещения 1… 4 по ГОСТ 15150 (эксплуатация на открытом воздухе под навесом, в закрытых помещениях и помещениях с регулируемым климатом):
- климатические исполнения У (погодные зоны умеренного климата) и Т (зоны влажного и сухого тропического климата) для категории размещение 1..3, О (общеклиматическое исполнение) и УХЛ-4 (умеренным и холодным климатом) для 4 категории размещения по ГОСТ 15150.
