Типоразмер редуктора |
1Ц3Уфк(ф)-100 |
1Ц3Увк(ф)-125 |
1Ц3Увк(ф)-160 |
Межосевое расстояние выходной ступени, мм |
100 |
125 |
160 |
Диапазон передаточных чисел |
10 - 100 |
||
Номинальный крутящий момент, Нм |
250 |
500 |
1000 |
КПД, % |
|
||
Масса, кг, не более |
45 |
73 |
109 |
Рис.2 Габаритные и присоединительные размеры. Рис.3 Размеры входного конического вала
.
Таб.2 Габаритные и присоединительные размеры крановых редукторов.
Типоразмер редуктора | a1 | a2 | a3 | A | B | C | C1 | C2 | D1 |
1Ц3Увк-100 | 80 | 100 | 100 | 174 | 40 | 231 | 85 | 297 | 18 |
1Ц3Увк-125 | 80 | 125 | 125 | 204 | 40 | 262 | 92 | 326 | 18 |
1Ц3Увк-160 | 100 | 160 | 160 | 236 | 50 | 293 | 111 | 356 | 22 |
1Ц3Увк-200 | 125 | 160 | 200 | 240 | 60 | 314 | 108 | 402 | 26 |
1Ц3Увк-250 | 160 | 200 | 250 | 286 | 80 | 360 | 126 | 457 | 30 |
Таб.2 Продолжение.
Типоразмер редуктора | L | L1 | L2 | L3 | L4 | N | N1 | Масса, кг |
1Ц3Увк-100 | 531 | 118 | 113 | 28 | 170 | 200 | 135 | 45 |
1Ц3Увк-125 | 608 | 140 | 113 | 28 | 100 | 244 | 180 | 73 |
1Ц3Увк-160 | 751 | 171 | 138 | 28 | 100 | 304 | 220 | 109 |
1Ц3Увк-200 | 848 | 210 | 123 | 32,5 | 100 | 392 | 200 | 186 |
1Ц3Увк-250 | 1047 | 248 | 154 | 38 | 100 | 472 | 200 | 288 |
Таб.3 Габаритные и присоединительные размеры редукторов 1Ц3Увкф:
- 1Ц3Увкф - 100, 125, 160 | |
- 1Ц3Увкф - 200, 250 |
|
Типоразмер 1Ц3Увкф
|
100
|
125
|
125-01
|
160
|
160-01
|
200
|
250
|
a1
|
80
|
80
|
100
|
125
|
160
|
||
a2
|
100
|
125
|
160
|
|
160
|
200
|
|
a3
|
100
|
125
|
160
|
|
200
|
250
|
|
A
|
174
|
204
|
236
|
|
240
|
286
|
|
B
|
40
|
40
|
50
|
|
60
|
80
|
|
C
|
260
|
290
|
345
|
|
271
|
278
|
|
C1
|
183
|
205
|
235
|
234
|
|
155
|
140
|
C2
|
326
|
305
|
335
|
408
|
|
361
|
372
|
D1
|
14
|
14
|
18
|
14
|
18
|
18
|
18
|
D2
|
-
|
-
|
-
|
|
М16
|
М16
|
|
D3
|
18
|
18
|
22
|
|
26
|
30
|
|
D4
|
265
|
265
|
300
|
265
|
300
|
300
|
300
|
L
|
548
|
620
|
756
|
|
860
|
1023
|
|
L1
|
118
|
140
|
171
|
|
210
|
248
|
|
L2
|
113
|
113
|
138
|
|
123
|
154
|
|
L3
|
23
|
23
|
28
|
|
32,5
|
38
|
|
L4
|
170
|
100
|
100
|
|
100
|
100
|
|
N
|
200
|
244
|
304
|
|
392
|
472
|
|
N1
|
135
|
200
|
200
|
|
200
|
200
|
|
Масса, кг
|
53
|
80
|
125
|
|
210
|
290
|
Таб.4 Размеры концов входных валов с зубчатой муфтой для 1Ц3Увкф
Тип
|
D
|
D1
|
l1
|
l2
|
l3
|
m
|
z
|
Del
|
B
|
R
|
dH7
|
d
|
l
|
b p9
|
h
|
1Ц3Увкф-100
|
230Н7
|
300
|
67
|
5
|
19
|
2.5
|
20
|
55
|
12
|
157
|
22
|
35
|
28
|
6
|
24,5
|
1Ц3Увкф-125
|
230Н7
|
300
|
82
|
||||||||||||
1Ц3Увкф-125-01
|
235Н7
|
350
|
112
|
||||||||||||
1Ц3Увкф-160
|
230Н7
|
300
|
82
|
6
|
11
|
30
|
80
|
185
|
28
|
45
|
47
|
8
|
30,9
|
||
1Ц3Увкф-160-01
|
235Н7
|
350
|
112
|
||||||||||||
1Ц3Увкф-200
|
250Н8
|
6
|
35
|
55
|
35
|
10
|
38,3
|
||||||||
1Ц3Увкф-250
|
250Н8
|
15
|
38
|
100
|
15
|
245
|
45
|
65
|
44
|
14
|
48,5
|
Таб.5 Размеры входного конического вала.
Типоразмер редуктора | d1 | d2 | d3 | l | l1 | b | h | t |
1Ц3Увк-100, 1Ц3Увкф-100 | 25 | 22,9 | 36 | 60 | 42 | 5 | 5 | 3 |
1Ц3Увк-125, 1Ц3Увкф-125 | 25 | 22,9 | 36 | 60 | 42 | 5 | 5 | 3 |
1Ц3Увк-160, 1Ц3Увкф-160 | 28 | 25,9 | 36 | 60 | 42 | 5 | 5 | 3 |
1Ц3Увк-200, 1Ц3Увкф-200 | 35 | 32,1 | 42 | 80 | 58 | 6 | 6 | 3,5 |
1Ц3Увк-250, 1Ц3Увкф-250 | 38 | 35,1 | 50 | 80 | 58 | 6 | 6 | 3,5 |
Рис.4 Размеры выходного полого вала. | Таб.6 Размеры выходного вала. | ||||||||||||||||||||||||||||||||||||||||||
|
|

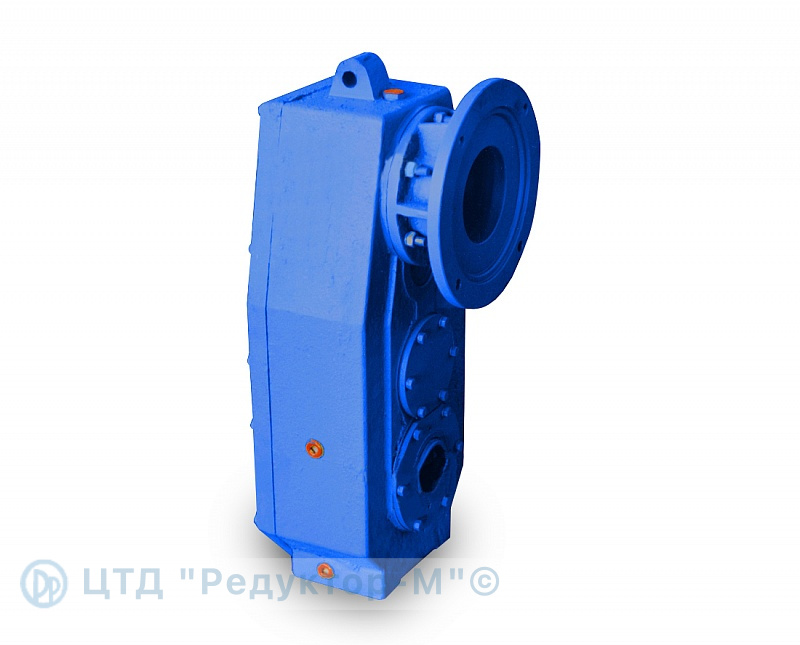

Это цилиндрический трехступенчатый горизонтальный редуктор общемашиностроительного назначения.
Редуктор типа 1ЦЗУ – прочный и высокоустойчивый к условиям работы повышенной сложности, поэтому с успехом применяется в машиностроении, нефтеперерабатывающем производстве, сельском хозяйстве и на предприятиях связи.
Редуктор типа 1ЦЗУ – прочный и высокоустойчивый к условиям работы повышенной сложности, поэтому с успехом применяется в машиностроении, нефтеперерабатывающем производстве, сельском хозяйстве и на предприятиях связи.
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1500 об/мин;
- категории размещения 1-4 по ГОСТ 15150 (эксплуатация на открытом воздухе под навесом, в закрытых помещениях, помещениях с регулируемым климатом и в помещениях с повышенной влажностью);
- климатические исполнения У (погодные зоны умеренного климата) и Т (зоны влажного и сухого тропического климата) – для категорий 1…3, О (общеклиматическое исполнение) и УХЛ (умеренным и холодным климатом) - для категории 4 по ГОСТ 15150.
