Типоразмер редуктора |
В-400 |
|
Межосевое расстояние, общее, мм |
400 |
|
Диапазон номинальных передаточных чисел |
18 - 50 |
|
Номинальный крутящий момент, Нм |
1000 - 3850 |
|
КПД, % |
|
|
Масса, кг, не более |
106 |
Габаритные и присоединительные размеры
Размеры концов входных и выходных валов.
|
Вал |
l |
d s6 |
t |
b |
|
входной |
53 |
34 |
37 |
10 |
|
выходной |
50 |
85 |
90 |
25 |

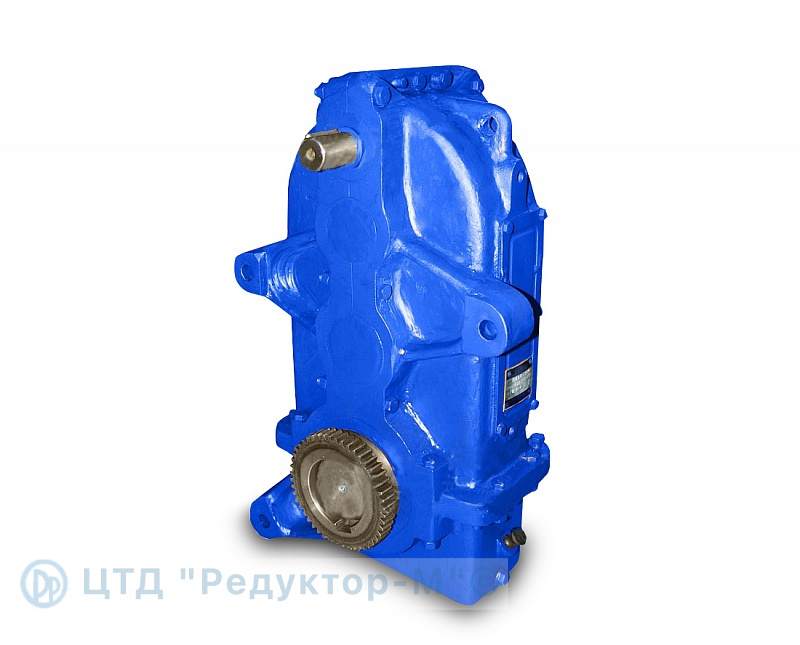

Это цилиндрический трехступенчатый вертикальный редуктор специального назначения.
Редуктор типа В – успешно применяется в приводах таких механизмов грузоподъемного оборудования, как балки крановые и тележки крановые. Может быть исполнен с фланцем.
Редуктор типа В – успешно применяется в приводах таких механизмов грузоподъемного оборудования, как балки крановые и тележки крановые. Может быть исполнен с фланцем.
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1500 об/мин;
- атмосфера типов I (условно-чистая) и II (промышленная) по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- категория размещения 1…4 по ГОСТ 15150 (эксплуатация на открытом воздухе под навесом, в закрытых помещениях, помещениях с регулируемым климатом и в помещениях с повышенной влажностью);
- климатические исполнения У (погодные зоны умеренного климата) и Т (зоны влажного и сухого тропического климата) – для категорий 1…3, О (общеклиматическое исполнение) и УХЛ (умеренным и холодным климатом) - для категории 4 по ГОСТ 15150.
