Типоразмер редуктора |
ВК-350 |
ВК-475 |
ВК-550 |
Межосевое расстояние, общее, мм |
350 |
475 |
550 |
Диапазон передаточных чисел |
10 - 500 |
20 - 112 |
18 - 125 |
Номинальный крутящий момент, Нм |
325 - 902 |
1300 - 7900 |
2200 - 11200 |
КПД, % |
91 |
||
Масса, кг, не более |
77 |
215 |
279 |
Типоразмер |
dwT |
dwn |
dwb |
A |
A1 |
A2 |
A3 |
В |
B1 |
H |
H1 |
L |
L1 |
Масса в кг |
ВК-350 |
130 |
130 |
90 |
50 |
- |
185 |
185 |
220 |
220 |
298 |
160 |
558 |
280 |
77 |
ВК-475 |
210 |
160 |
105 |
50 |
80 |
200 |
215 |
250 |
255 |
458 |
220 |
790 |
482 |
215 |
ВК-550 |
220 |
190 |
140 |
50 |
70 |
320 |
245 |
280 |
285 |
488 |
235 |
880 |
557 |
279 |

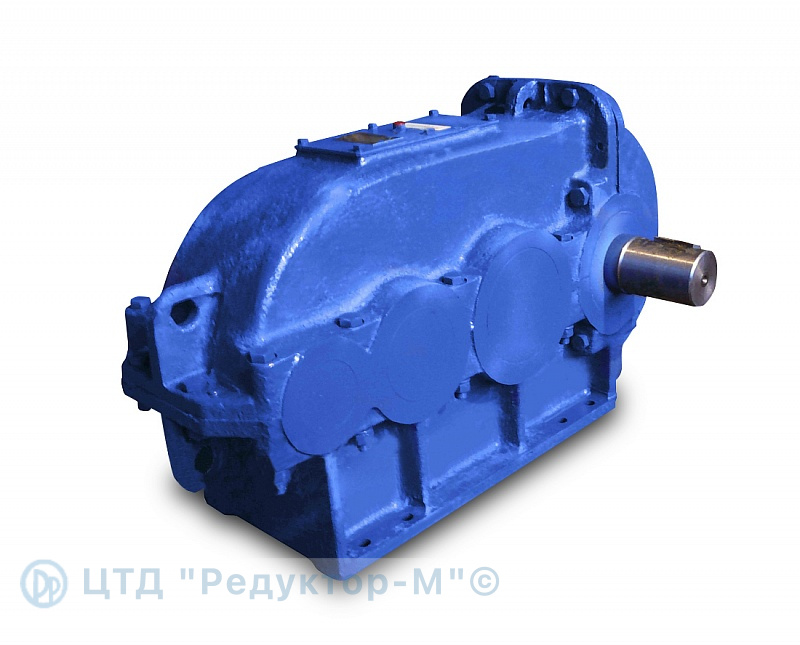

Редуктор типа ВК – надежный редуктор, сконструированный специально для использования в крановой технике. Применяется в механизмах передвижения кранов и крановых тележек на козловых и мостовых кранах.
- работа с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1000 об/мин;
- температура внешней среды от -40°С до +50°С;
- неагрессивная среда, умеренные запыленность и влажность;
- категория размещения 2 по ГОСТ 15150 (под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха);
- климатические исполнения У (погодные зоны умеренного климата) и Т (зоны влажного и сухого тропического климата) по ГОСТ 15150.
