Типоразмер редуктора |
2Ч-25/25 |
2Ч-25/40М1 |
2Ч-40/63М1 |
2Ч-40/80М1 |
|
Межосевое расстояние быстроходной ступени / тихоходной ступени, мм |
25 / 25 |
25 / 40 |
40 / 63 |
40 / 80 |
|
Диапазон передаточных чисел |
80 - 2500 |
100 - 3150 |
160 - 2500 |
|
|
Номинальный крутящий момент, Нм |
8 -12 |
25 - 42 |
120 - 180 |
210 - 350 |
|
КПД, % |
|
|||
|
Масса, кг, не более |
4,5 |
8,4 |
21 |
27 |

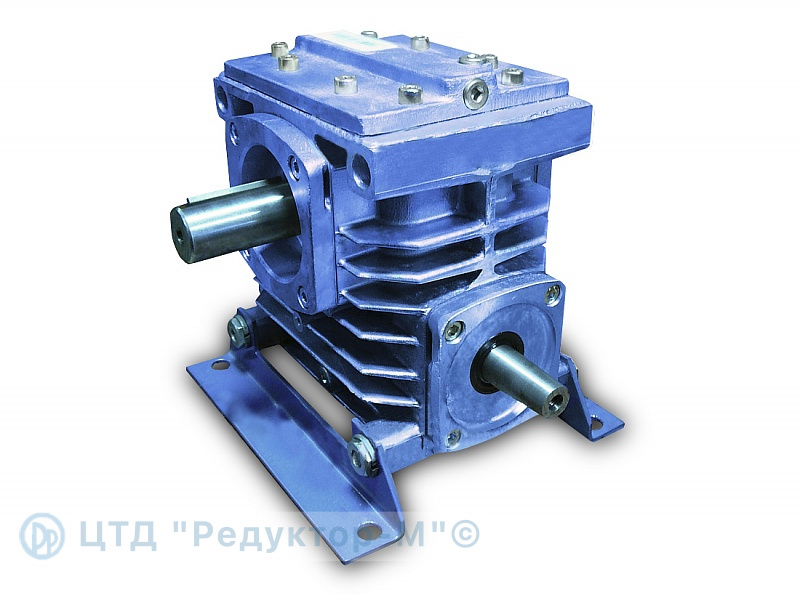

Это червячный одноступенчатый горизонтальный редуктор общемашиностроительного назначения.
Редуктор типа 2Ч – благодаря своим конструктивным особенностям, отличается прочностью и неприхотливостью к различным условиям эксплуатации. Довольно широко используется как элемент привода различных станков и в оборудовании, где необходимы высокий уровень нагрузочной способности редуктора и его компактные габариты.
Редуктор типа 2Ч – благодаря своим конструктивным особенностям, отличается прочностью и неприхотливостью к различным условиям эксплуатации. Довольно широко используется как элемент привода различных станков и в оборудовании, где необходимы высокий уровень нагрузочной способности редуктора и его компактные габариты.
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1500 об/мин;
- атмосфера типов I и II по ГОСТ-15150 при запыленности воздуха не более 10 мг/м3;
- категории размещения 1…4 по ГОСТ 15150 (эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха);
- климатические исполнения У, Т для категорий размещения 1...3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ-15150.
