Типоразмер редуктора |
2Ч-40/100М1 |
2Ч-63/100М1 |
2Ч-63/125М1 |
2Ч-63/160М1 |
Межосевое расстояние быстроходной ступени / тихоходной ступени, мм |
40 / 100 |
63 / 100 |
63 / 125 |
63 / 160 |
Диапазон передаточных чисел |
160 - 2500 |
|||
Номинальный крутящий момент, Нм |
390 - 530 |
390 - 530 |
650 - 850 |
1300 - 1800 |
КПД, % |
|
|||
Масса, кг, не более |
64 |
68 |
104 |
170 |

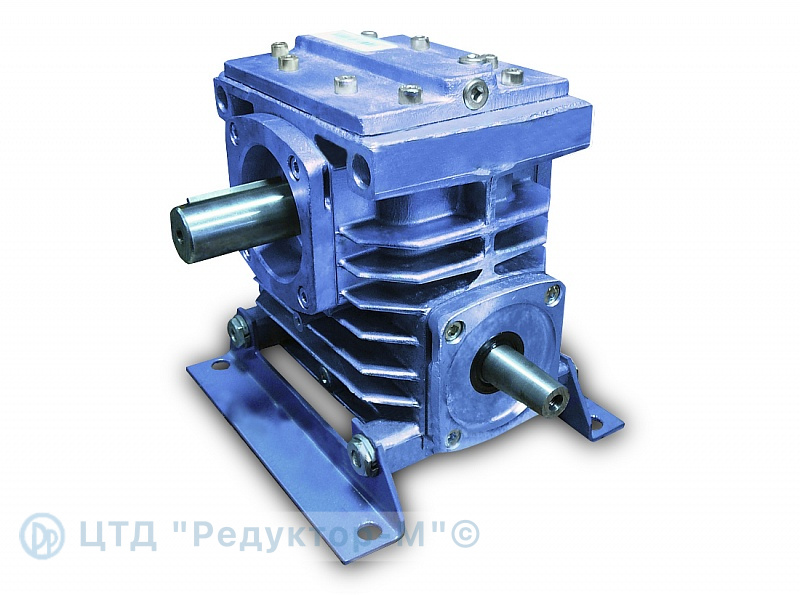

Это червячный одноступенчатый горизонтальный редуктор общемашиностроительного назначения.
Редуктор типа 2Ч – благодаря своим конструктивным особенностям, отличается прочностью и неприхотливостью к различным условиям эксплуатации. Довольно широко используется как элемент привода различных станков и в оборудовании, где необходимы высокий уровень нагрузочной способности редуктора и его компактные габариты.
Редуктор типа 2Ч – благодаря своим конструктивным особенностям, отличается прочностью и неприхотливостью к различным условиям эксплуатации. Довольно широко используется как элемент привода различных станков и в оборудовании, где необходимы высокий уровень нагрузочной способности редуктора и его компактные габариты.
- работа постоянная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала до 1500 об/мин;
- атмосфера типов I и II по ГОСТ-15150 при запыленности воздуха не более 10 мг/м3;
- категории размещения 1…4 по ГОСТ 15150 (эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха);
- климатические исполнения У, Т для категорий размещения 1...3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ-15150.
