Технические характеристики червячных одноступенчатых редукторов типа 9Ч.
|
Типоразмер редуктора |
9Ч-30 |
9Ч-40 |
9Ч-50 |
9Ч-63 |
9Ч-75 |
9Ч-90 |
9Ч-110 |
9Ч-130 |
|
Межосевое расстояние, мм |
30 |
40 |
50 |
63 |
75 |
90 |
110 |
130 |
|
Диапазон передаточных чисел |
7,5 - 80 |
7,5 - 100 |
||||||
|
Номинальный крутящий момент, Нм |
9 - 21 |
23 - 52 |
42 - 91 |
69 - 172 |
153 - 328 |
233 - 492 |
391 - 810 |
571 - 1092 |
|
КПД, % |
22 - 68 |
24 - 70 |
23 - 70 |
23 - 71 |
27 - 71 |
27 - 73 |
32 - 72 |
31 - 72 |
|
Масса, кг, не более |
1,2 |
2,3 |
3,5 |
6,2 |
9 |
13 |
42,5 |
59 |

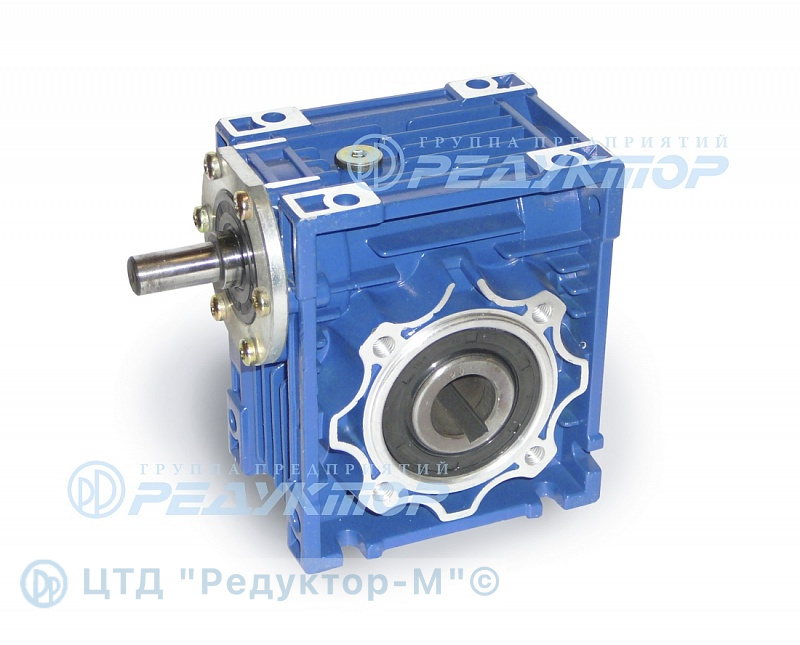

Червячные редукторы 9Ч – это линейка модернизированных редукторов, которые отличаются следующими преимуществами:
1. Широкий типоразмерный ряд – габариты от 30 до 150.
2. Широкий спектр передаточных отношений – по 11 вариантов на каждом габарите.
3. Блочно-модульный принцип построения.
4. Компактность и незначительный вес.
5. Большой выбор монтажных и переходных устройств.
6. Повышенный ресурс передач.
