Типоразмер мотор-редуктора |
1МЦ3У-160 |
1МЦ3У-200 |
1МЦ3У-250 |
|
Межосевое расстояние выходной ступени, мм |
160 |
200 |
250 |
|
Номинальная частота вращения выходного вала, об/мин. |
3,55 - 28 |
||
|
Номинальный крутящий момент, нм |
701 - 1243 |
1496 - 2500 |
3312 - 4839 |
|
КПД, % |
71 - 80 |
68 - 81 |
71 - 83 |
|
Масса, кг, не более (в зависимости от типоразмера электродвигателя) |
122 - 136 |
209 - 229 |
379 - 420 |
Габаритные и присоединительные размеры
Размеры входных и выходных концов валов
|
Примечания:
1. Допускаемая радиальная консольная нагрузка на выходном валу для мотор - редукторов с вариантами сборки 13, 23, 34, 35 должна быть уменьшена на 50 %;
2. При работе мотор - редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30 %.
| Тип |
Частота вращения выходного вала, об/мин |
aW1 | aW2 | aW3 | L | L1 | Н | Н1 | L2 | l | l1 | l2 | l3 | A | A1 | d | B | B1 | h |
| не более | |||||||||||||||||||
| 1МЦ3У-160 | 28;25;22,5;18;16 | 80 | 100 | 160 | 660 | 485 | 345 | 170 | 530 | 195 | 136 | 160 | 224 | 475 | 140 | 24 | 206 | 195 | 24 |
| 14;11,2;9;7,1;5,6;4,5;3,55 | 635 | 421 | |||||||||||||||||
| 1МЦ3У-200 | 28;25;22,5;16 | 100 | 125 | 200 | 811 | 541 | 425 | 212 | 650 | 236 | 165 | 190 | 280 | 580 | 165 | 24 | 243 | 230 | 30 |
| 18;14;9;7,1;5,6;4,5;3,55 | 786 | 503 | |||||||||||||||||
| 1МЦ3У-250 | 28,25;22,5;18;16;14 | 125 | 160 | 250 | 900 | 600 | 530 | 265 | 825 | 290 | 212 | 236 | 335 | 750 | 218 | 28 | 290 | 280 | 32 |
| 11,2;9;7,1;5,6;4,5;3,55 | 875 | 565 | |||||||||||||||||

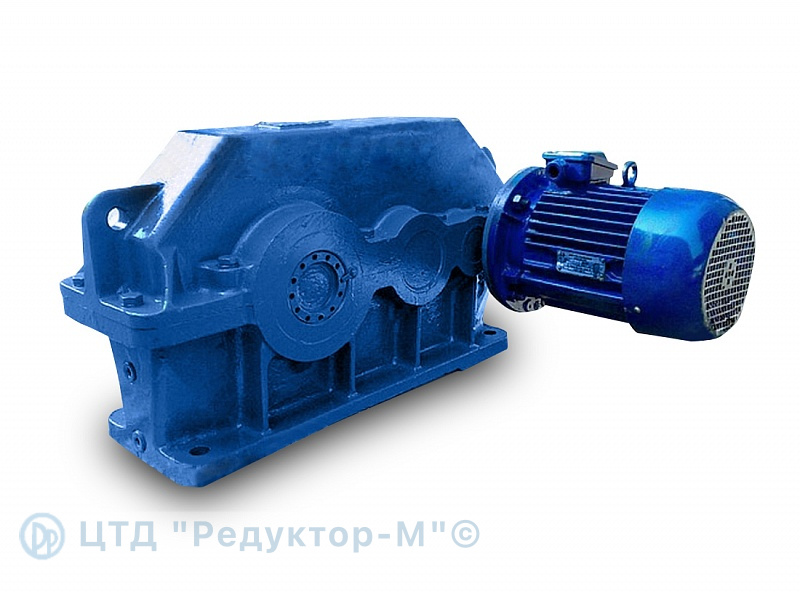

Мотор - редукторы предназначены для получения крутящих моментов от 250 до 5000 Н.м. при частоте вращения выходного вала от 180 до 18 об/мин.
Присоединительные размеры выходных концов валов, варианты их исполнения, размеры корпусов и расположение в них отверстий для крепления, а также геометрические параметры и термообработка зубчатых пар соответствуют цилиндрическим двухступенчатым редукторам типа 1Ц3У.
-
Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) 8-24 ч/сут, в следующих условиях:
- нагрузка постоянная и переменная по значению, одного направления и реверсивная;
- вращение валов в любую сторону;
- внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У (категория размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м. Допускается работа
- мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц., номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.
