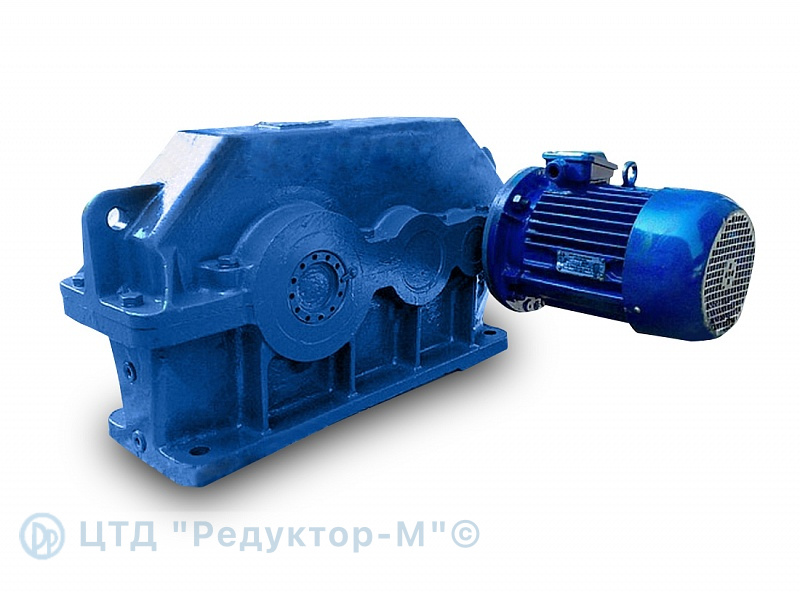

Мотор-редуктор 1МЦ3У-250

Цена 0Р


Информация о доставке

Количество:

Добавить в заявку

Типоразмер мотор-редуктора

1МЦ3У-160

1МЦ3У-200

1МЦ3У-250

Межосевое расстояние выходной ступени, мм

160

200

250

Номинальная частота вращения выходного вала, об/мин.

3,55 - 28

Номинальный крутящий момент, нм

701 - 1243

1496 - 2500

3312 - 4839

КПД, %

71 - 80

68 - 81

71 - 83

Масса, кг, не более (в зависимости от типоразмера электродвигателя)

122 - 136

209 - 229

379 -  420



  Габаритные и присоединительные размеры


Размеры входных и выходных концов валов

Тип

Вал

d

d1

d3

d4,
не более

l

l1

b

h

 t

1МЦ3У-160

вх

20

18,2

M12x1,25

40

50

36

4

4

2,5

1МЦ3У-200

25

22,9

M16x1,5

45

60

42

5

5

3,0

1МЦ3У-250

35

32,1

M20x2,0

50

80

58

6

6

3,5

1МЦ3У-160

вых

55

50,90

M36x3,0

88

110

82

14

9

5,5

1МЦ3У-200

70

64,75

M48x3,0

100

140

105

18

11

7,0

1МЦ3У-250

90

83,50

M64x4,0

130

170

130

22

14

9,0




Примечания:
1. Допускаемая радиальная консольная нагрузка на выходном валу для мотор - редукторов с вариантами сборки 13, 23, 34, 35 должна быть уменьшена на 50 %;
2. При работе мотор - редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30 %.


Тип Частота вращения выходного
вала, об/мин
aW1 aW2 aW3 L L1 Н Н1 L2 l  l1 l2 l3 A A1 d B B1 h
не более
1МЦ3У-160 28;25;22,5;18;16 80 100 160 660 485 345 170 530 195 136 160 224 475 140 24 206 195 24
14;11,2;9;7,1;5,6;4,5;3,55 635 421
1МЦ3У-200 28;25;22,5;16 100 125 200 811 541 425 212 650 236 165 190 280 580 165 24 243 230 30
18;14;9;7,1;5,6;4,5;3,55 786 503
1МЦ3У-250 28,25;22,5;18;16;14 125 160 250 900 600 530 265 825 290 212 236 335 750 218 28 290 280 32
11,2;9;7,1;5,6;4,5;3,55 875 565
Мотор - редукторы цилиндрические двухступенчатые горизонтальные типа 1МЦ3У являются электромеханическим приводом общемашиностроительного применения в котором конструктивно объединены цилиндрический двухступенчатый редуктор типа 1Ц3У и электродвигатель.
Мотор - редукторы предназначены для получения крутящих моментов от 250 до 5000 Н.м. при частоте вращения выходного вала от 180 до 18 об/мин.
Присоединительные размеры выходных концов валов, варианты их исполнения, размеры корпусов и расположение в них отверстий для крепления, а также геометрические параметры и термообработка зубчатых пар соответствуют цилиндрическим двухступенчатым редукторам типа 1Ц3У.
    Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) 8-24 ч/сут, в следующих условиях:
  • нагрузка постоянная и переменная по значению, одного направления и реверсивная;
  • вращение валов в любую сторону;
  • внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
  • климатическое исполнение У (категория размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м. Допускается работа
  • мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц., номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.
