Типоразмер мотор-редуктора |
МЦ2С-63 |
МЦ2С-80 |
МЦ2С-100 |
МЦ2С-125 |
Межосевое расстояние, мм |
63 |
80 |
100 |
125 |
Номинальная частота вращения выходного вала, об/мин. |
28 - 180 |
|||
Номинальный крутящий момент, Нм |
150 - 190 |
247 - 407 |
380 - 747 |
828 - 1140 |
КПД, % |
67 - 82 |
71 - 86 |
77 - 88 |
82 - 90 |
Масса, кг, не более |
45 |
75 |
95 |
190 |
Габариты и присоединительные размеры.
|
Типоразмер | Номин. частота вращения выходного вала, об/мин | Размеры, мм | ||||||||||
Lmax | l | l1 | l2 | a | a1 | Bmax | Hmax | h1 | h | d | ||
4МЦ2С-63 |
28;35,5;40;45;63;71 31,5;50;80;90;100 56;112;140;180 |
487 517 538 |
160 |
15 |
48 |
110±0,55 |
150±0,55 |
200 |
265 275 |
140-0,5 |
16 |
12 |
4МЦ2С-80 |
28;31,5;35,5;40;45 50;56;63;71;80;90;100; 112;125;140;160;180 |
590 635 |
175 |
22 |
75 |
115±0,7 |
180±0,7 |
225 |
305 317 |
170-0,5 |
18 |
15 |
4МЦ2С-100 |
45 28;56 31,5;35,5;40;45;63;71; 80;90;100;112;125;140; 160;180 |
645 675 700 |
195 |
20 |
110 |
130±1 |
210±1 |
255 |
380 400 400 |
212-0,5 |
22 |
15 |
4МЦ2С-125 |
28;31,5;45;50 35,5;40;56 63;71;80;90 100;112;125 140;160;180 |
740 765 815 870 913 |
235 |
25 |
105 |
160±0,7 |
280±0,7 |
335 335 350 350 350 |
450 450 480 530 530 |
265-1 |
28 |
19 |
Рис.2 Размеры выходных концов валов. | |
конического |
цилиндрического |
Типоразмер | d | d1 | L | L1 | b | t | tц | dц |
4МЦ2С-63 | 28k6 | M16x1,5- 8g | 60 | 42 | 5 | 14,9 | 31 | 8 |
4МЦ2С-80 | 35k6 | M20x1,5- 8g | 80 | 58 | 6 | 18,5 | 38 | 10 |
4МЦ2С-100 | 45k6 | M30x2- 8g | 110 | 82 | 12 | 23,45 | 48,5 | 14 |
4МЦ2С-125 | 55m6 | M36x3- 8g | 110 | 82 | 14 | 28,9 | 59 | 16 |

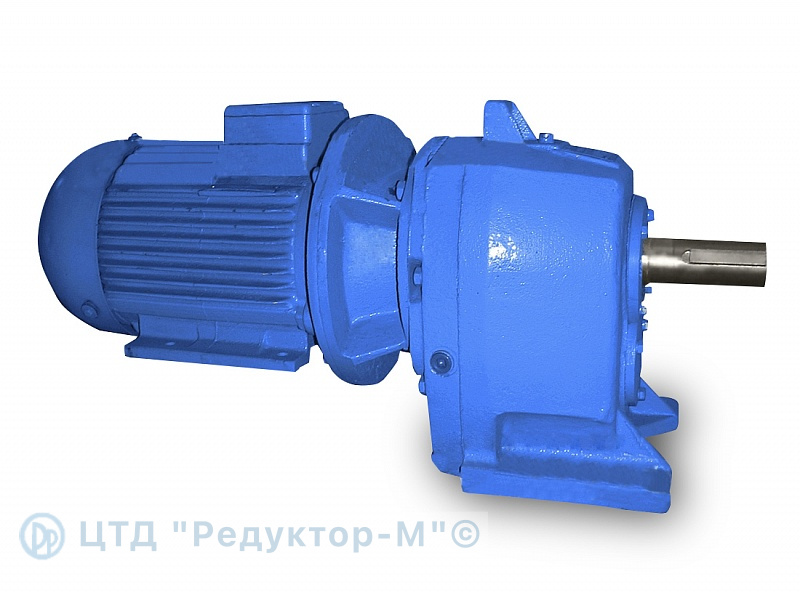

Цилиндрические двухступенчатые соосные мотор-редукторы типа МЦ2С являются электромеханическими приводами общего назначения.
-
Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут в следующих условиях:
- вращение выходных валов - в любую сторону;
- внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У (категории размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
- допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.
