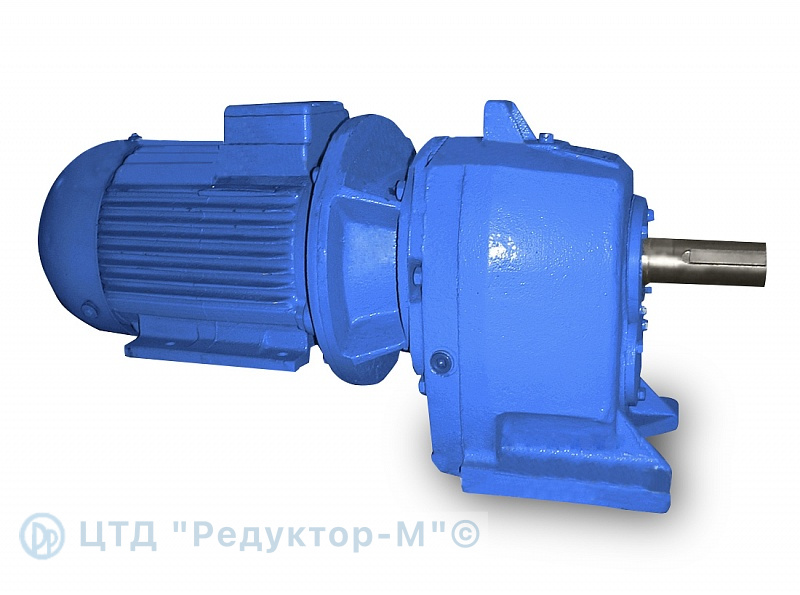

Мотор-редуктор МЦ2С-80

Цена от 25 276Р


Информация о доставке

Количество:

Добавить в заявку

Типоразмер мотор-редуктора

МЦ2С-63

МЦ2С-80

МЦ2С-100

МЦ2С-125

Межосевое расстояние, мм

63

80

100

125

Номинальная частота вращения выходного вала, об/мин.

28  - 180

Номинальный крутящий момент, Нм

150 - 190

247 - 407

380 - 747

828 - 1140

КПД, %

67 - 82

71 - 86

77 - 88

82 - 90

Масса, кг, не более

45

75

95

190



Габариты и присоединительные размеры.

Мотор-редуктор цилиндрический соосный


Типоразмер Номин. частота вращения выходного вала, об/мин Размеры, мм
Lmax l l1 l2 a a1 Bmax Hmax h1 h d
4МЦ2С-63 28;35,5;40;45;63;71
31,5;50;80;90;100
56;112;140;180
487
517
538

160

15

48

110±0,55

150±0,55

200

265
275

140-0,5

16

12
4МЦ2С-80 28;31,5;35,5;40;45
50;56;63;71;80;90;100;
112;125;140;160;180
590
635

175

22

75

115±0,7

180±0,7

225
305
317
170-0,5
18

15
4МЦ2С-100 45
28;56
31,5;35,5;40;45;63;71;
80;90;100;112;125;140;
160;180
645
675
700


195


20


110


130±1


210±1


255
380
400
400


212-0,5


22


15
4МЦ2С-125 28;31,5;45;50
35,5;40;56
63;71;80;90
100;112;125
140;160;180
740
765
815
870
913


235


25


105


160±0,7


280±0,7
335
335
350
350
350
450
450
480
530
530


265-1


28


19



Рис.2 Размеры выходных концов валов.
конического
Мотор-редуктор 4МЦ2С
цилиндрического
Мотор-редуктор 4МЦ2С-80


Типоразмер d d1 L L1 b t tц dц
4МЦ2С-63 28k6 M16x1,5- 8g 60 42 5 14,9 31 8
4МЦ2С-80 35k6 M20x1,5- 8g 80 58 6 18,5 38 10
4МЦ2С-100 45k6 M30x2- 8g 110 82 12 23,45 48,5 14
4МЦ2С-125 55m6 M36x3- 8g 110 82 14 28,9 59 16
Цилиндрические двухступенчатые соосные мотор-редукторы типа МЦ2С являются электромеханическими приводами общего назначения.
    Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут в следующих условиях:
  • вращение выходных валов - в любую сторону;
  • внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
  • климатическое исполнение У (категории размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м;
  • допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
  • двигатели мотор-редукторов выполнены для работы от сети переменного тока с частотой 50 Гц, номинальным напряжением 380 В. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.
