Типоразмер мотор-редуктора |
МЧ-40 |
|
Межосевое расстояние, мм |
40 |
|
Диапазон передаточных чисел |
8 - 60 |
|
Номинальный крутящий момент, Нм |
16 - 28 |
|
КПД, % |
56 - 88 |
|
Масса, кг, не более |
3,5 |
|
|
||||
|
|||||
|
Типоразмер |
Передаточное отношение |
Номинальный крутящий момент на тихоходном валу Н*м |
Подводимая расчетная мощность, кВт |
Габариты: длина х ширина х высота |
Масса редуктора, кг |
|
МЧ-40 |
8...60 |
36...45 |
0.15...0.9 |
307x140x160 |
8.0 |
|
МЧ-63 |
8...80 |
105...204 |
0.27...2.9 |
527x301x270 |
30 |

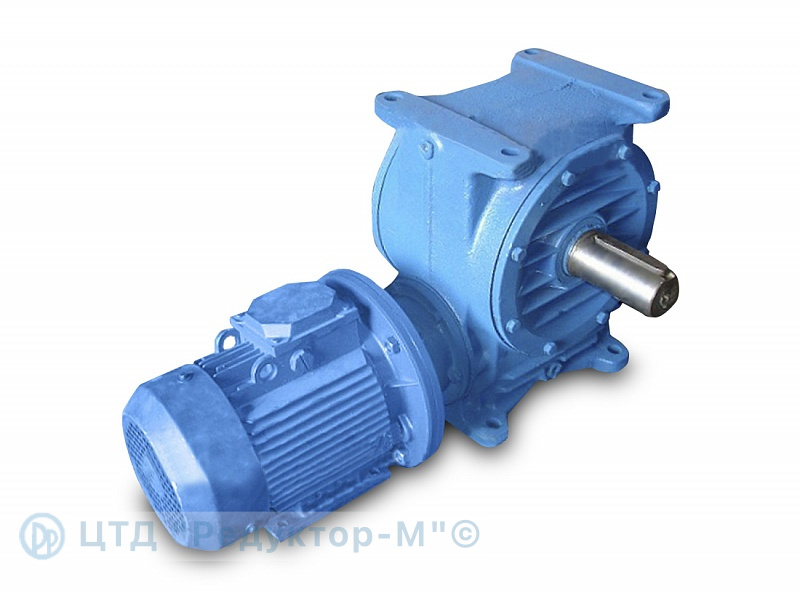

Мотор-редукторы червячные одноступенчатые серии МЧ являются приводами общего назначения различных машин и механизмов.
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
- климатические исполнения - У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 - 69.
