Типоразмер мотор-редуктора |
1МЧ2-63А |
1МЧ2-160/80 |
1МЧ2-160/100 |
1МЧ2-200/100 |
1МЧ2-250/125 |
Межосевое расстояние выходной ступени (выходной / входной ступени), мм |
63 |
160 / 80 |
160 / 100 |
200 / 100 |
250 / 125 |
Диапазон передаточных чисел |
100 - 4000 |
100 - 4000 |
100 - 4000 |
100 - 4000 |
100 - 4000 |
Номинальный крутящий момент, Нм |
150 - 180 |
1690 - 2895 |
4500 - 6000 |
3880 - 5860 |
7095 - 12410 |
КПД, % |
30 - 84 |
34 - 73 |
48 - 84 |
48 - 81 |
55 - 82 |
Масса, кг, не более |
25 |
150 |
195 |
|
|

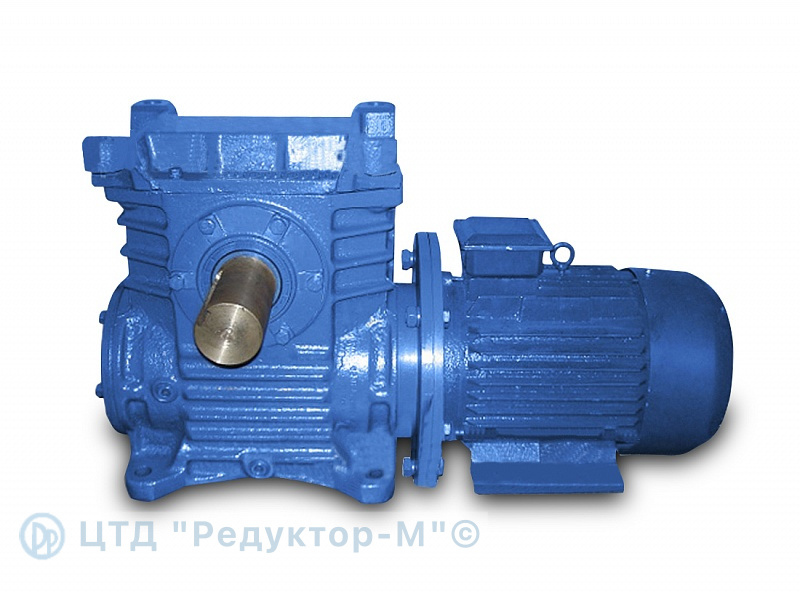

Мотор-редуктор червячный одноступенчатый 1МЧ2 предназначен для работы в качестве приводов общемашиностроительного применения.
- нагрузка постоянная и переменная (в пределах номинального крутящего момента);
- вращение выходного вала в любую сторону без предпочтительности;
- климатические исполнения У3 и Т2 по ГОСТ 15150 при работе на высоте над уровнем моря до 1000 м, допускается работа мотор-редуктора на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183;
- внешняя среда – неагрессивная, невзрывоопасная, с содержанием непроводящей пыли до 10 мг/м3.
