Типоразмер мотор-редуктора |
5МЧ2-80 |
5МЧ2-100 |
5МЧ2-125/63 |
5МЧ2-125/80 |
Межосевое расстояние выходной ступени (выходной / входной ступени), мм |
80 |
100 |
125 / 63 |
125 / 80 |
Диапазон передаточных чисел |
100 - 4000 |
100 - 4000 |
100 - 4000 |
100 - 4000 |
Номинальный крутящий момент, Нм |
355 |
790 |
1200 - 1600 |
1114 - 1944 |
КПД, % |
16 - 72 |
18 - 76 |
20 - 75 |
37 - 81 |
Масса, кг, не более |
38 |
68 |
93 |
105 |

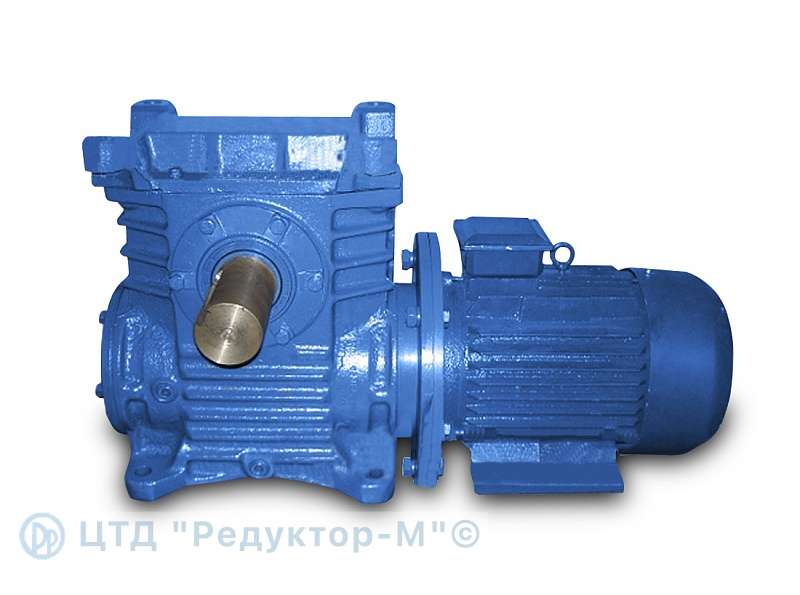

Мотор-редукторы червячные одноступенчатые серии 5МЧ2 являются приводами общего назначения различных машин и механизмов.
- нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатическое исполнение и категория размещения по ГОСТ 15150 — 69.
