Типоразмер мотор-редуктора |
МРЧ-25 |
МРЧ-40М1 |
МРЧ-63М1 |
МРЧ-80М1 |
МРЧ-100М1 |
МРЧ-125М1 |
МРЧ-160М1 |
Межосевое расстояние, мм |
25 |
40 |
63 |
80 |
100 |
125 |
160 |
Диапазон передаточных чисел |
6 - 50 |
6,3 - 80 |
6,3 - 100 |
8 - 80 |
|||
Номинальный крутящий момент, Нм |
3,5 - 7,5 |
13 - 32 |
50 - 130 |
78 - 280 |
145 - 410 |
310 - 700 |
620 - 1600 |
КПД, % |
|
|
|
|
|
|
|
Масса, кг, не более |
5,6 |
12 |
30 |
36,5 |
91 |
160 |
300 |

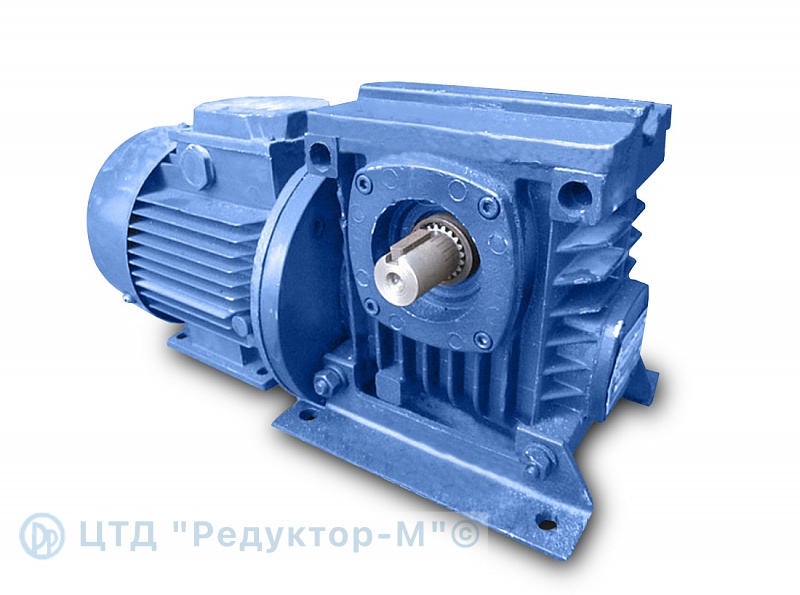

Редукторы червячные одноступенчатые серии МРЧ являются приводами общего назначения различных машин и механизмов.
- нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
- работа длительная (до 24 ч. в сутки) или с периодическими остановками;
- вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1800 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
- климатические исполнения — У, Т (для категорий размещения 1.. .3), УХЛ и О (для категорий размещения 4) по ГОСТ 15150 — 69.
