| Передаточные числа редукторов | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Передаточное число | 5 | 18 | 20 | 25 | 66 | 77 | 90 | 110 | 136 | 246 | 336 | 393 | 484 | 597 | 735 | 1079 | 1475 | 2124 | 3968 |
| Характеристки мотор-редуктора с двигателем 12В (01 TYPE) | |||||||||||||||||||
| Крутящий момент, г•см | 80 | 270 | 310 | 380 | 850 | 1000 | 1150 | 1400 | 1700 | 2600 | 3700 | 4200 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 |
| Скорость, об/мин | 1405 | 375 | 325 | 260 | 101 | 86 | 74 | 60 | 48 | 26 | 19 | 16 | 13,8 | 11,5 | 9,5 | 6,7 | 5,0 | 3,4 | 1,8 |
| Характеристики мотор-редуктора с двигателем 24В (02 TYPE) | |||||||||||||||||||
| Крутящий момент, г•см | 80 | 270 | 310 | 380 | 850 | 1000 | 1150 | 1400 | 1700 | 2600 | 3700 | 4200 | 5000 | 5000 | 5000 | 6000 | 6000 | 6000 | 6000 |
| Скорость, об/мин | 1550 | 414 | 355 | 290 | 110 | 95 | 82 | 66 | 53 | 29 | 21 | 18 | 15,3 | 12,7 | 10,5 | 7,4 | 5,5 | 3,9 | 1,95 |
| Передаточное отношение | L, мм | Передаточное отношение | L, мм |
|---|---|---|---|
| 1/5 | 23,3 | 1/246~1/1079 | 41,9 |
| 1/18~1/25 | 29,5 | 1/1475~1/3968 | 48,1 |
| 1/66~1/136 | 35,7 |
|
|
| Характеристики электродвигателей | ||||||
|---|---|---|---|---|---|---|
| Напряжение питания, В | Номинальный крутящий момент, г•см | Номинальная скорость, об/мин | Номинальный ток, мА | Скорость холстого хода, об/мин | Ток холостого хода, мА | Выходная мощность, Вт |
| 12 | 22 | 6700 | <200 | 8000 | <70 | 1,5 |
| 24 | 22 | 7400 | <110 | 9000 | <40 | 1,7 |
Габаритные и присоединительные размеры
Коллекторный двигатель постоянного тока, 3В

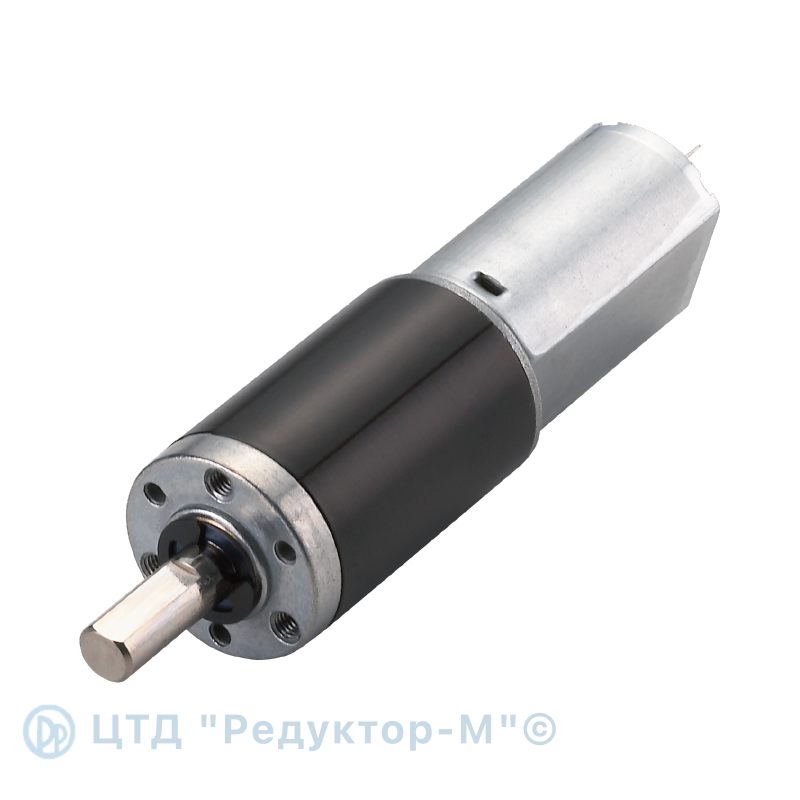

Мотор-редуктор серии IG-22СGM состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора.
- Электродвигатель необслуживаемый.
- Передаточные числа редукторов 5~3968.
- Модуль зубчатых колес 0,4мм.
- Радиальное биение выходного вала редуктора не более 0,05 мм, осевое биение не более 0,2мм.
- Подшипники скольжения.
- Температурный диапазон эксплуатации от-10°С до +50°С.
- Режим работы - продолжительный.
При необходимости для управления скоростью, направлением, а также для задания плавного пуска и торможения можно использовать блок управления двигателями постоянного тока BMD
Скорость вращения ротора регулируется величиной напряжения питания, направление вращения - полярностью. Двигатели такого рода широко используются в системах автоматического управления, регулирования и контроля, поскольку обладают и рядом положительных качеств, в частности плавным, широким и экономичным регулированием частоты вращения, практическим отсутствием ограничений на минимальную частоту вращения, большими пусковыми моментами и хорошей линейностью.
