Передаточные числа редукторов
|
|
Передаточное число
|
10
|
15
|
18
|
25
|
30
|
36
|
50
|
60
|
75
|
90
|
100
|
120
|
150
|
180
|
200
|
250
|
300
|
360
|
400
|
500
|
|
Характеристки мотор-редуктора с двигателем 12В (03 TYPE)
|
|
Крутящий момент, кг•см
|
1,0
|
2,7
|
3,0
|
4,0
|
4,0
|
4,0
|
5,0
|
5,0
|
5,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
|
Скорость, об/мин
|
514
|
340
|
282
|
204
|
169
|
145
|
104
|
88
|
71
|
59
|
53
|
45
|
37
|
31
|
29
|
23,1
|
19,5
|
16,7
|
14,8
|
11,9
|
|
Характеристики мотор-редуктора с двигателем 24В (04 TYPE)
|
|
Крутящий момент, кг•см
|
1,0
|
2,9
|
3,0
|
4,0
|
4,0
|
4,0
|
5,0
|
5,0
|
5,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
7,0
|
|
Скорость, об/мин
|
519
|
340
|
289
|
206
|
173
|
151
|
105
|
89
|
72
|
60
|
54
|
45
|
37
|
31
|
29
|
23,2
|
19,5
|
16,7
|
14,8
|
11,9
|
|
Передаточное отношение
|
L, мм
|
Передаточное отношение
|
L, мм
|
|
1/10
|
23,9
|
1/50~1/150
|
28,9
|
|
1/15~1/36
|
26,4
|
1/180~1/500
|
31,4
|
|
Характеристики электродвигателей
|
|
Напряжение питания, В
|
Номинальный крутящий момент, г•см
|
Номинальная скорость, об/мин
|
Номинальный ток, мА
|
Скорость холстого хода, об/мин
|
Ток холостого хода, мА
|
Выходная мощность, Вт
|
|
12
|
248
|
5090
|
<1630
|
6000
|
<350
|
12,96
|
|
24
|
270
|
5130
|
<850
|
6000
|
<210
|
14,27
|

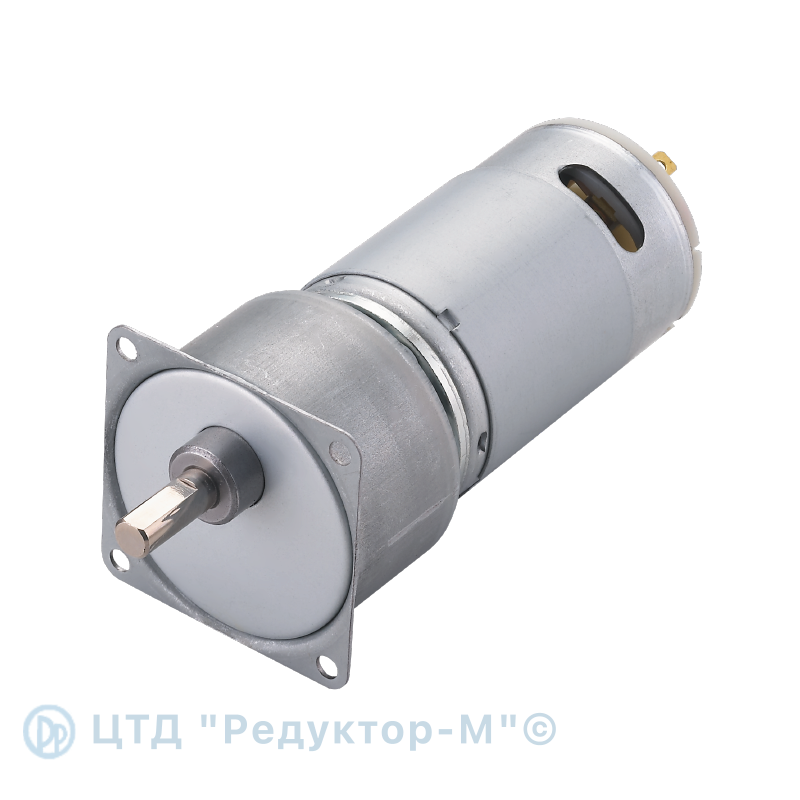

Мотор-редукторы серии RB-40GM состоят из реверсивного коллекторного двигателя постоянного тока и цилиндрического редуктора.
- Электродвигатель необслуживаемый.
- Возможна комплектация двигателя датчиком Холла.
- Передаточные числа редукторов 10~500.
- Количество ступеней 2~4.
- Температурный диапазон эксплуатации от-10°С до +50°С.
- Модуль зубчатых колес 0,4 - 0,5мм.
- Радиальное биение выходного вала редуктора не более 0,05 мм, осевое биение не более 0,35мм.
- Режим работы - продолжительный.
- Полное описание редуктора и величины действительных передаточных отношений RB-40GM.
