| Передаточные числа редукторов IG-90GM | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Передаточное число | 4 | 15 | 19 | 52 | 60 | 77 | 98 | 201 | 294 | 403 | 517 | |||||||||||||
| Характеристки мотор-редуктора IG-90GM с двигателем 12В (01 TYPE) | ||||||||||||||||||||||||
| Крутящий момент, кг•см | 10 | 37 | 48 | 115 | 132 | 150 | 150 | 180 | 180 | 180 | 180 | |||||||||||||
| Скорость, об/мин | 500 | 123 | 96 | 34 | 31 | 24 | 19 | 9,2 | 6,4 | 4,6 | 3.6 | |||||||||||||
| Характеристики мотор-редуктора IG-90GM с двигателем 24В (02 TYPE) | ||||||||||||||||||||||||
| Крутящий момент, кг•см | 12 | 42 | 55 | 130 | 150 | 150 | 150 | 180 | 180 | 180 | 180 | |||||||||||||
| Скорость, об/мин | 510 | 127 | 99 | 35 | 31 | 25 | 20 | 9,4 | 6,5 | 4,7 | 3,7 | |||||||||||||
| Передаточное отношение | L, мм | Передаточное отношение | L, мм |
|---|---|---|---|
| 1/4 | 57,3 | 1/52~1/98 | 90,3 |
| 1/15~1/19 | 73,8 | 1/201~1/517 | 106,8 |
| Характеристики электродвигателей | ||||||
|---|---|---|---|---|---|---|
| Напряжение питания, В | Номинальный крутящий момент, г•см | Номинальная скорость, об/мин | Номинальный ток, мА | Скорость холстого хода, об/мин | Ток холостого хода, мА | Выходная мощность, Вт |
| 12 | 3700 | 1800 | <7000 | 2000 | <1500 | 90 |
| 24 | 4200 | 1860 | <4200 | 2000 | <950 |
105 |

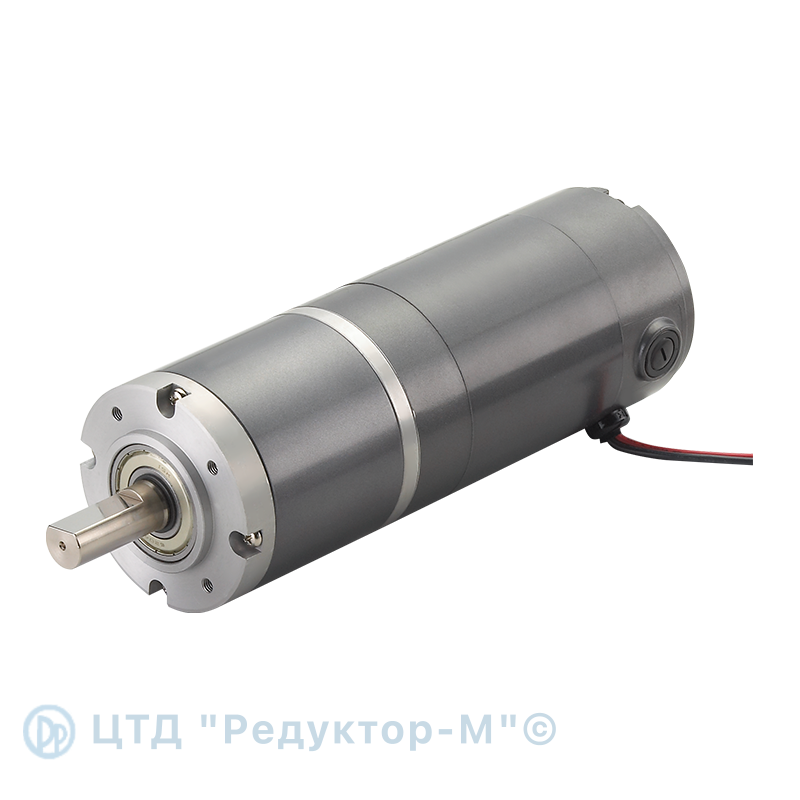

Мотор-редуктор серии IG-90GM состоит из реверсивного коллекторного двигателя постоянного тока и планетарного редуктора. Передаточные числа редукторов 4~517.
- Электродвигатель необслуживаемый.
- Режим работы - продолжительный.
